壓控晶振核心組成部分包括石英晶體和變?nèi)荻O管。石英晶體利用壓電效應產生穩定的振蕩信號,而變?nèi)荻O管則可以通過外加控制電壓對晶體的諧振頻率進行微調。

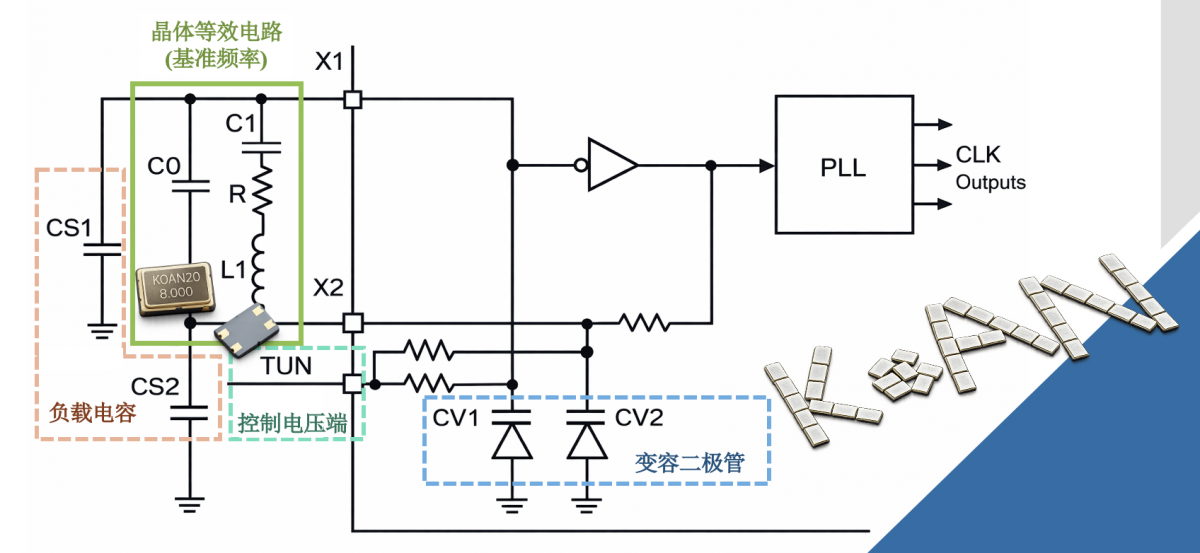

如圖所示,一個典型VCXO包括:石英晶體、放大電路、變?nèi)荻O管、控制電壓端,以及輸出緩沖電路。VCXO能在一個較窄范圍內實現連續、可控的頻率調整。

工作機制可簡化為:
控制電壓 → 改變變?nèi)荻O管電容 → 改變振蕩條件 → 調節輸出頻率
在實際應用中,VCXO往往與鎖相環PLL配合使用。PLL可以檢測VCXO輸出與參考時鐘的相位差,并產生誤差信號,經過環路濾波器后調節VCXO,從而實現頻率的精確鎖定和相位同步。
VCXO的關鍵技術參數
標稱頻率
VCXO在標準控制電壓,通常為中點電壓下的輸出頻率。CMOS輸出最高可達到245.0MHz,LVDS最高可達到2.1GHz, HCSL最高可達到700MHz。
KOAN-VCXO系列
- 尺寸 - 2.5x2.0、3.2x2.5、5.0x3.2、7.0x5.0、13.2x13.2/DIP、20.8x13.2/DIP
- 波形 - CMOS、LVDS、HCSL、True Sine
控制電壓變化時,輸出頻率可調的范圍通常用ppm表示。一般為50~200ppm、80~200ppm。假設一個10MHz壓控晶振的壓控范圍是±50ppm,那么可調范圍約±500Hz。
可選電壓有1.8V/2.5V/3.3V/5.0V。其中3.3V的應用最為廣泛。中心頻率通常在中點電壓:如1.65Vdc @ 3.3V,2.5Vdc @ 5.0V。
單位電壓變化引起的頻率變化量,可用壓控范圍和控制電壓范圍計算近似Kv。
靈敏度過高 → 易受噪聲影響;
靈敏度過低 → 調節不夠靈活。
頻率隨環境變化的穩定性,包括:溫度穩定度、電源穩定度、負載變化影響。
相位噪聲和抖動
相位噪聲表征信號頻譜純凈度,直接影響系統誤碼率和抖動性能。抖動是時域指標與相位噪聲密切相關。
老化率
隨時間頻率漂移,單位ppm/年。
VCO和VCXO對比
VCO
通常由LC回路(電感 + 電容)或電容二極管調諧形成振蕩器。頻率由電壓控制。調節范圍大,但受溫度、電源噪聲影響大。可應用在如下場景:PL中的可調頻振蕩器、調頻FM發射器、合成器或無線通信、需要大調諧范圍、頻率可快速掃描的場景……
VCXO
基于晶體振蕩器的壓控型晶體,晶體固有頻率非常穩定??刂齐妷鹤饔迷诰w的負載電容上,實現微調。調節范圍小,但頻率非常精確穩定。可應用在如下場景:精密時鐘同步(如以太網、SDH/SONET)、高精度數據通信時鐘、鎖相環中的參考時鐘微調、需要高穩定性、低抖動、窄頻率調節的場景……
